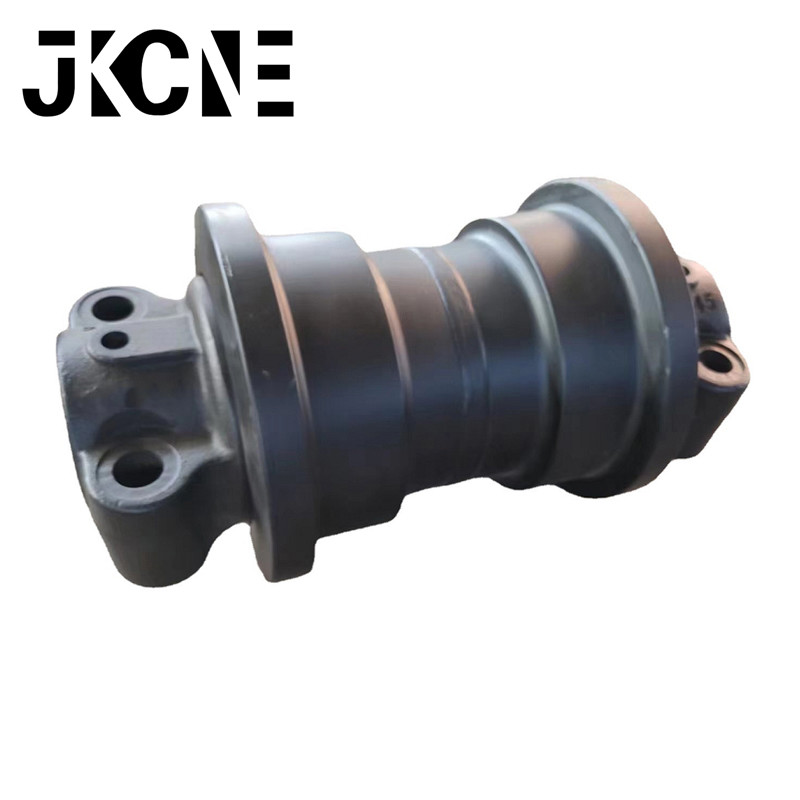

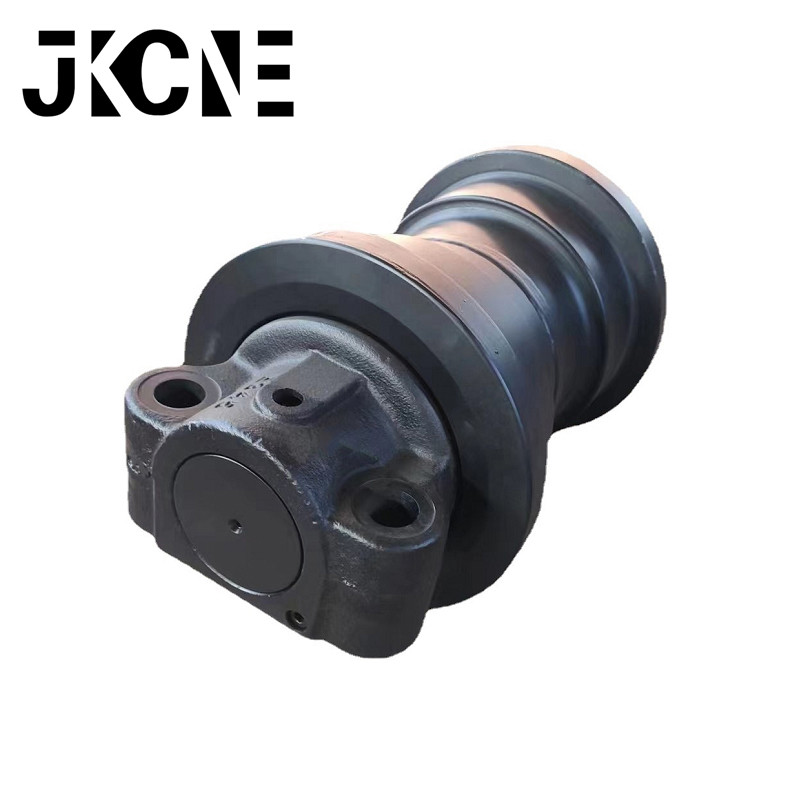

excavator Track Bottom Roller double track D20 roller track roller undercarriage
Jenis roda pendukung yang digunakan untuk track kombinasi dan integral atau track karet berbeda: roda pendukung track kombinasi bergulir pada rel pemandu, sedangkan roda pendukung integral atau track karet menggelinding pada track shoe.
Ada dua jenis roda pendukung untuk track gabungan, seperti yang ditunjukkan pada Gambar 1. Sal satunya adal flensa tunggal, dan yang lainnya adal flensa ganda.Yang pertama mud dibuat;Jadi lebih umum digunakan, dan yang terakhir lebih jarang digunakan.Tujuan memiliki flensa adal untuk menceg lintasan bergerak relatif kesamping terhadapnya, untuk menceg penggelinciran selama belokan.Ketinggian flensa biasanya 10-20 milimeter.Untuk mengurangi gesekan antara sisi sayap roda dan sisi rel pemandu, sisi sayap roda sering dibuat menjadi bidang miring, dengan sudut miring α= 20°~30°
